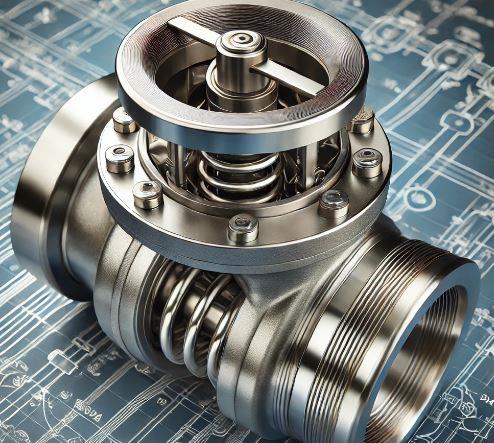

Çekvalfler, farklı tasarım ve çalışma prensiplerine sahip çeşitli türlerde üretilir. En yaygın modeller arasında salınımlı (swing) çekvalf, yaylı (spring-loaded) çekvalf, küresel (ball) çekvalf ve çift kapaklı (dual plate) çekvalf bulunur. Örneğin, salınımlı çekvalf, menteşeli bir kapak mekanizmasıyla çalışarak düşük basınç kaybı sağlar, yaylı çekvalf ise daha hızlı kapanarak su darbesini minimize eder. Kullanılacak sisteme ve ortamın basınç, sıcaklık ve akış hızı gibi faktörlerine bağlı olarak doğru çekvalf seçimi yapılmalıdır. Malzeme seçimi de büyük önem taşır; paslanmaz çelik, dökme demir veya PVC gibi farklı malzemeler, çekvalfin kullanılacağı ortamın kimyasal özelliklerine göre belirlenmelidir. Doğru bir şekilde seçilip düzenli bakımı yapıldığında çekvalfler, sistemlerde güvenliği artırarak enerji tasarrufu sağlar ve uzun ömürlü kullanım sunar.
Çekvalf Çalışma Prensibi
Çekvalfler, içeriden geçen sıvı veya gazın belirli bir yönde ilerlemesine izin verirken ters yönde akış olmasını engeller.
Akış Başlangıcı: Çekvalf, akışkanın (su, yağ, hava vb.) basıncıyla açılır.
Akış Devamı: Akış yönüne uygun basınç sürdüğü sürece valf açık kalır ve akış devam eder.
Akış Durdurma: Basınç azaldığında veya ters akış meydana geldiğinde çekvalf otomatik olarak kapanır.
Çekvalfin kapanma mekanizması, yerçekimi, yay gücü veya ters basınç ile çalışabilir. Ters akışın engellenmesi sayesinde sistemde basınç kaybı önlenir ve ekipmanların zarar görmesi engellenir.
Çekvalf Çeşitleri ve Kullanım Alanları
Çekvalfler farklı tasarım ve çalışma prensiplerine göre sınıflandırılabilir.
• Salınımlı (Swing) Çekvalf
Bu tip çekvalfler, menteşeli bir diskin serbestçe hareket etmesine izin veren bir mekanizma ile çalışır. Akışkan ileri doğru hareket ettiğinde valf açılır, ancak ters akış başladığında disk kapanarak geri akışı önler.
Kullanım Alanları: Su ve atık su sistemleri, petrol ve gaz boru hatları, enerji santralleri.
Avantajları: Düşük basınç kaybı, uzun ömürlü kullanım.
• Yaylı (Spring Loaded) Çekvalf
Bu valf türü, bir yay mekanizması ile donatılmıştır. Akışkan belirli bir basınca ulaştığında yay sıkışarak valf açılır, ancak basınç azaldığında yay valfi kapatarak geri akışı engeller.
Kullanım Alanları: Kompresör sistemleri, küçük çaplı boru hatları, su pompaları.
Avantajları: Hızlı kapanma özelliği sayesinde ters akışı anında önler.
• Çift Kapaklı (Dual Plate) Çekvalf
Bu tür çekvalfler, iki kanatlı bir kapak mekanizmasına sahiptir. Akış olduğunda kapaklar açılır ve sıvı geçişine izin verir. Akış durduğunda ise yay mekanizması devreye girerek kapakları kapatır.
Kullanım Alanları: Petrol rafinerileri, büyük sanayi tesisleri, denizcilik uygulamaları.
Avantajları: Hafif tasarımı ile kolay montaj, hızlı kapanma süresi.
• Küresel (Ball) Çekvalf
Bu valf, bir bilye veya küre şeklindeki bir mekanizma ile çalışır. Akışkan belirli bir basınca ulaştığında bilye hareket eder ve akışı açar. Ters akış başladığında bilye yerçekimi veya yay kuvveti ile yuvasına oturarak akışı keser.
Kullanım Alanları: Kimya ve gıda endüstrisi, su arıtma sistemleri.
Avantajları: Basit tasarım, minimum bakım gereksinimi.
• Diyaframlı Çekvalf
Bu tip çekvalf, esnek bir diyafram kullanarak akışı kontrol eder. Basınç arttığında diyafram açılır ve sıvının geçişine izin verir. Basınç düştüğünde ise diyafram kapanarak ters akışı engeller.
Kullanım Alanları: Tıbbi cihazlar, farmasötik üretim sistemleri, düşük basınçlı akışkan sistemleri.
Avantajları: Hijyenik yapı, sessiz çalışma özelliği.
Çekvalf Kullanmanın Avantajları
Çekvalflerin birçok endüstriyel ve ticari sistemde kullanılması, sunduğu önemli avantajlardan kaynaklanmaktadır:
Ters Akışı Önleme: Çekvalf, akışkanın geri dönmesini önleyerek sistemin verimli çalışmasını sağlar.
Pompa Koruması: Su pompaları ve diğer ekipmanların zarar görmesini engeller.
Enerji Tasarrufu: Ters akış nedeniyle oluşabilecek enerji kayıplarını minimize eder.
Düşük Bakım Maliyeti: Otomatik çalışma prensibi sayesinde genellikle ek bir kontrol mekanizmasına gerek duymaz.
Sessiz Çalışma: Bazı çekvalf türleri (örneğin yaylı çekvalf) ani kapanmaların yarattığı su darbesini azaltarak sessiz çalışma sağlar.
Çekvalf Bakımı ve Sorun Giderme
Çekvalflerin uzun ömürlü olması için düzenli bakım yapılması önemlidir.
Çekvalfin Kapanmaması: Genellikle yabancı maddelerin valf içinde birikmesi nedeniyle olur. Çözüm olarak, çekvalf düzenli olarak temizlenmeli ve filtreler kontrol edilmelidir.
Gürültülü Çalışma (Su Darbesi): Yaylı veya yavaş kapanan çekvalf kullanılarak bu sorun minimize edilebilir.
Sızdırma: Conta veya valf yuvasındaki aşınma nedeniyle olabilir. Aşınmış parçaların değiştirilmesi gerekir.
Çekvalfin Takılması: Yaylı çekvalflerde, yay mekanizmasının bozulması durumunda değiştirilmesi gereklidir.
Çekvalf Seçerken Dikkat Edilmesi Gerekenler
Bir çekvalf seçerken aşağıdaki kriterler göz önünde bulundurulmalıdır:
Çalışma Basıncı ve Debi: Çekvalfin dayanabileceği maksimum basınç ve akış hızı belirlenmelidir.
Malzeme Seçimi: Paslanmaz çelik, bronz, PVC veya dökme demir gibi malzemeler arasından, kullanılacak ortamın kimyasal özelliklerine uygun seçim yapılmalıdır.
Montaj Pozisyonu: Yatay veya dikey montaj ihtiyacına göre uygun model seçilmelidir.
Gürültü ve Darbe Etkisi: Su darbesi riskine karşı uygun tipte çekvalf seçilmelidir.
