Akışkanlardan biri sıcak, diğeri ise daha soğuktur; sıcak olan akışkan enerjisini boru duvarları aracılığıyla daha soğuk olan akışkana aktarır. Bu aktarım sırasında iki akışkan fiziksel olarak birbirine temas etmez, yalnızca aradaki boru yüzeyi üzerinden ısı alışverişi yapılır. Bu mekanizma, ısı enerjisinin korunumu ilkesine dayanır ve sistemin genel verimliliği, akış yönlerine (karşı akış, paralel akış ya da çapraz akış), akışkan hızlarına, boru malzemesine ve yüzey alanına bağlı olarak değişiklik gösterebilir.
Çalışma prensibini daha iyi anlamak için bir örnek üzerinden ilerleyebiliriz: Borulu eşanjör, bir sanayi kazanında kullanılan sıcak buharın, geri dönüş suyunu ısıtması amacıyla kullanılabilir. Bu durumda sıcak buhar boruların içinde, soğuk su ise gövde kısmında dolaşır. Boruların ısı iletkenliği yüksek malzemeden yapılmış olması sayesinde buharın sahip olduğu termal enerji, boruların içinden geçerken boru yüzeyine iletilir ve oradan da soğuk suya aktarılır. Bu süreç boyunca buharın sıcaklığı düşerken, suyun sıcaklığı yükselir. Borulu eşanjörler bu şekilde enerji tasarrufu sağlayarak sistemin genel verimliliğini artırır. Özellikle yüksek basınç ve sıcaklık gerektiren uygulamalarda dayanıklılıkları ve modüler yapıları sayesinde büyük avantaj sağlarlar. Akışkanlar arasındaki bu kontrollü ve etkili ısı transferi, hem enerji maliyetlerini düşürür hem de çevresel etkilerin azaltılmasına katkı sağlar.
Borulu Eşanjör Nedir?

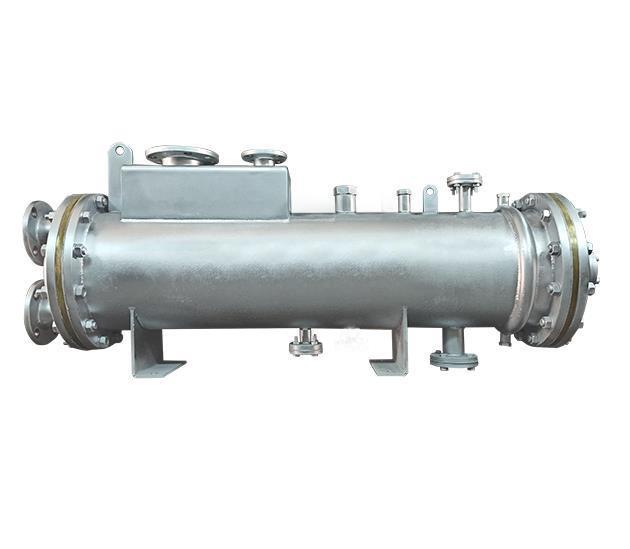

Borulu eşanjör, iki farklı akışkanın birbirine karışmadan, ısı transferi yapmasını sağlayan bir ısı değiştirici sistemidir. Genellikle bir demet boru sistemi ve bu boruların çevresini saran bir dış gövdeden oluşur. Boruların içinden bir akışkan geçerken, gövde kısmında başka bir akışkan dolaşır ve bu iki akışkan arasında ısı alışverişi gerçekleşir. Geniş kullanım alanı sayesinde enerji, kimya, gıda, petrokimya ve HVAC sistemlerinde sıklıkla tercih edilen bir teknolojidir.
Yapısal Bileşenler
Borulu eşanjörler üç temel bölümden oluşur: iç borular, dış gövde ve destekleyici yapılar. İç borular genellikle bakır, paslanmaz çelik ya da titanyum gibi korozyona dayanıklı malzemelerden üretilir. Dış gövde ise karbon çeliği veya paslanmaz çelik olabilir. İç boruların bir uçtan diğer uca yerleştirilmesi ve içlerinden akışkan geçirilmesiyle ısı transferi alanı oluşur. Ayrıca sistemin sabit durmasını sağlayan bağlantı flanşları, destek braketleri ve temizleme kapakları gibi yardımcı parçalar da bulunur.
Akış Düzenleri
Borulu eşanjörlerde kullanılan üç temel akış düzeni vardır: paralel akış, karşı akış ve çapraz akış. Paralel akışta iki akışkan da aynı yönde ilerler; bu sistemler daha az verimli olabilir çünkü sıcaklık farkı hızla azalır. Karşı akışta akışkanlar zıt yönlerde akar, bu da maksimum ısı transferini sağlar. Çapraz akış ise akışkanların dik açılarla hareket ettiği sistemlerdir ve genellikle hava-gaz sistemlerinde tercih edilir. Akış düzeni, eşanjörün verimini ve uygulama alanını doğrudan etkiler.
Isı Transfer Mekanizması
Borulu eşanjördeki ısı transferi, kondüksiyon (iletim), konveksiyon (taşınım) ve bazen radyasyonla gerçekleşir. Boru duvarı üzerinden yapılan iletimde, içteki sıcak akışkanın enerjisi boru malzemesine geçer. Bu enerji, dış taraftaki akışkana konveksiyonla aktarılır. Isı transfer katsayısı, boru malzemesinin termal iletkenliği, akışkanların hızı, viskozitesi ve türbülans derecesine bağlı olarak değişir. Isı transferini artırmak için boruların iç yüzeyi özel tasarımlarla (kanallı, spiral, vb.) optimize edilebilir.
Borulu Eşanjör Tipleri
Farklı uygulamalar için çeşitli borulu eşanjör türleri geliştirilmiştir. Tek geçişli eşanjörler, sıvının yalnızca bir kez borulardan geçmesini sağlar. Çok geçişli sistemler, aynı akışkanın birkaç kez borulardan geçerek daha fazla ısı transferi gerçekleştirmesini mümkün kılar. U-borulu eşanjörler ise boruların U şeklinde bükülmesiyle hem kompakt tasarım hem de yüksek verim sunar. Ayrıca sökülebilir ve sabit borulu sistemler gibi bakım kolaylığına göre ayrılan türler de vardır.
Avantajları
Borulu eşanjörlerin en büyük avantajlarından biri yüksek basınç ve sıcaklıklara dayanabilmeleridir. Bu sayede buhar, kızgın yağ ve kimyasal sıvılar gibi zorlu ortamlarda güvenle kullanılabilir. Ayrıca farklı akışkan kombinasyonlarını (gaz-gaz, sıvı-sıvı, gaz-sıvı) desteklemesi, uygulama alanını genişletir. Modüler tasarımı sayesinde hem geniş ölçekli hem de kompakt sistemlere kolaylıkla entegre edilebilir. Temizlik ve bakım işlemleri uygun kapaklar sayesinde kolayca yapılabilir.
Dezavantajları
Her ne kadar çok yönlü olsa da borulu eşanjörlerin bazı dezavantajları da vardır. Öncelikle büyük alan kaplamaları ve ağırlıkları, yer kısıtı olan tesislerde problem yaratabilir. Ayrıca, boru iç yüzeylerinde zamanla kireç, tortu ve kir birikmesi verimi düşürebilir. Bu nedenle periyodik bakım şarttır. Diğer bir zorluk ise sızdırmazlık sorunudur; zamanla conta aşınması ya da kaynak yerlerinde çatlama gibi nedenlerle sızıntılar meydana gelebilir.
Kullanım Alanları
Borulu eşanjörler endüstride oldukça geniş bir kullanım alanına sahiptir. Enerji santrallerinde türbinlerden çıkan buharı yoğunlaştırmak için kullanılırken, kimya tesislerinde reaktörlerden çıkan sıcak gazların soğutulmasında görev alır. Gıda endüstrisinde pastörizasyon işlemlerinde, HVAC sistemlerinde sıcak/soğuk su dolaşımında ve gemi makinelerinde motor soğutma sistemlerinde yer bulur. Bu çok yönlülük, onları vazgeçilmez hale getirir.
Verimlilik ve Optimizasyon
Bir borulu eşanjörün verimli çalışabilmesi için tasarım aşamasında pek çok faktör dikkate alınmalıdır. Boru çapı, boru sayısı, akışkan türü, akış yönü, akış hızı ve malzeme seçimi bu faktörlerden sadece birkaçıdır. Bilgisayar destekli mühendislik yazılımları, bu optimizasyon sürecinde sıklıkla kullanılır. Ek olarak, ısı transfer yüzeyini artırmak için iç yüzeylere spiral yapılar eklemek veya türbülans yaratan özel geçiş parçaları kullanmak yaygın çözümler arasındadır.
